  • 快速贴面压机
快速贴面压机

快速贴面压机

  • 产品描述:快速贴面压机为整机吊运,设备就位后,检查各部位无松动现象,向油箱内注入N46#液压油,检查是否有漏油现象
一、快速贴面压机用途及特点
热压机主要适用于各种家具制造厂家、木制门厂。
二、快速贴面压机调整及试车
1.本热压机为整机吊运,设备就位后,检查各部位无松动现象,向油箱内注入N46#液压油,检查是否有漏油现象
2.按规定接线,点动电机,调整接线使其按顺时针方向旋转
三、快速贴面压机电气系统说明
1.本控制系统的主回路为高、低压泵两台电机,功率2.2kw,由断路器和热继电器作为电机的短路和过载保护。
2.电气说明
手动:
(1)闭合3QF、1QF、2QF断路器,1HL电源灯亮。
(2)闭合1K,0KM得电吸合,为电机做准备。
(3)按2SB按钮,1KM得电,1M得电,低压泵启动,2HL亮,按1SB按钮,1KM失电,低压泵停转。按1SB按钮,2KM、2M失电,高压泵停转。
(4)按3SB按钮,2KM、2M、1YV得电,高压泵启动,3HL亮。
(5)按5SB按钮,6KA、2YV得电,压机卸压回程。按4SB按钮,6KA、2YV 失电,卸压回程停。
自动控制:
按6SB按钮,1KM、2KM吸合,1M、2M得电启动运转,高低压泵同时向油缸注油,当压力达到1KP常闭合的调定值后,(7-1)点断,1KM释放,1M失电。低压泵停止供油。由高压泵供油加压力达到2KP常开调定的压力值时,(3-21)t通,1KA吸合,3KA得电自锁,2KM释放,2M失电,泵停。压机进入报压记时状态,在计时时间内,由于泄漏等原因调压使(3-27)接通,2KA吸合,又启动2KM吸合,2M得电,高压泵供油补压。当压力达到2KP高点(3-21)接通1KA吸合,3KA得电(15-17)断,2KM释放,泵停,补压止。当1KT计时到,1KT(3-49)接通4KA\、2KT得电,4KA自锁,并接通报警,2KT报警延时到,5KA吸合自锁,5KA点(33-35)接通,使6KA得电吸合自锁,2YV得电,使压机卸压回程,到位后压开关SQ停止。一个压制周期结束。
四、快速贴面压机液压原理说明:
本系统采用低压大流量泵和高压小流量泵双泵供油,且高、低压泵单独驱动。
按闭合加压按钮,高、低压泵同时启动,且电磁铁1YV通电,电磁阀换向。低压泵经单向阀6,高压油经电磁换向阀10、单向阀11进入油缸。压机工作台开始上升。当压机热压板闭合,油缸压力升止电接点表7的调定压力上限时,低压泵电机停。高压泵继续向油缸供油。当压力升止电接点压力表8的调定压力上限时,高压泵停。1YV失电。压机进入自动保压计时阶段。在次阶段,若压力降至电接点压力表8的下限时,高压泵启动,电磁铁2YV得电,电磁阀换向,压力油经电磁换向阀进入液控单向阀,打开液控单向阀,使压机卸压回程至下限位开关时停,压机完成一个工作循环。
溢流阀5用于调整低压泵压力,最高调整压力不大于1.5MPA
溢流阀9用于调整高压泵压力,最高调整压力不大于26MPA
溢流阀13用于调整控制油压力,调整压力为2MPA
五、快速贴面压机注意事项
该压机在使用过程中,请务必注意:膨胀油箱中的导热油储量情况,及时添加导热油,确保设备有足够的导热油,防止热板及电热炉缺油造成起火、温度不均等情况的发生。
1、使用导热油标号为L-Q320
2、本机适用温度0-160度
3、油炉第一次使用前,先检查螺栓是否紧固,使用一段时间后,应进行维护,紧固螺栓。

4、油炉功率73.5kw,循环泵11.5kw。

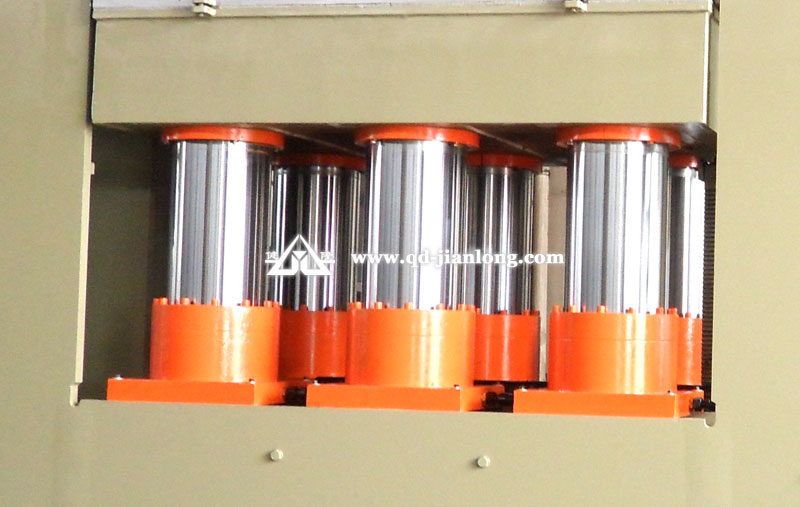

热压机油缸上升

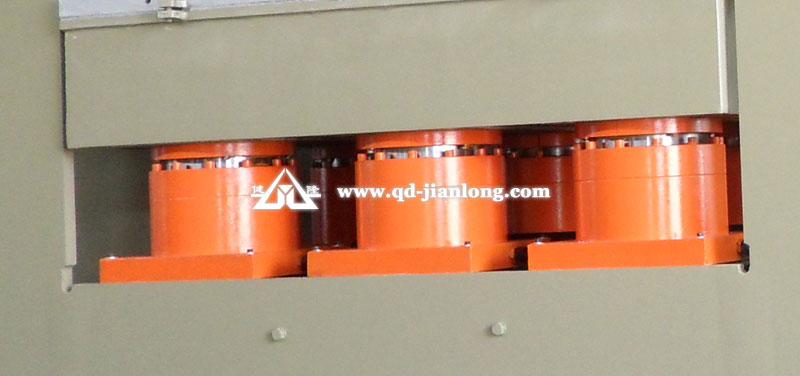

热压机油缸下降

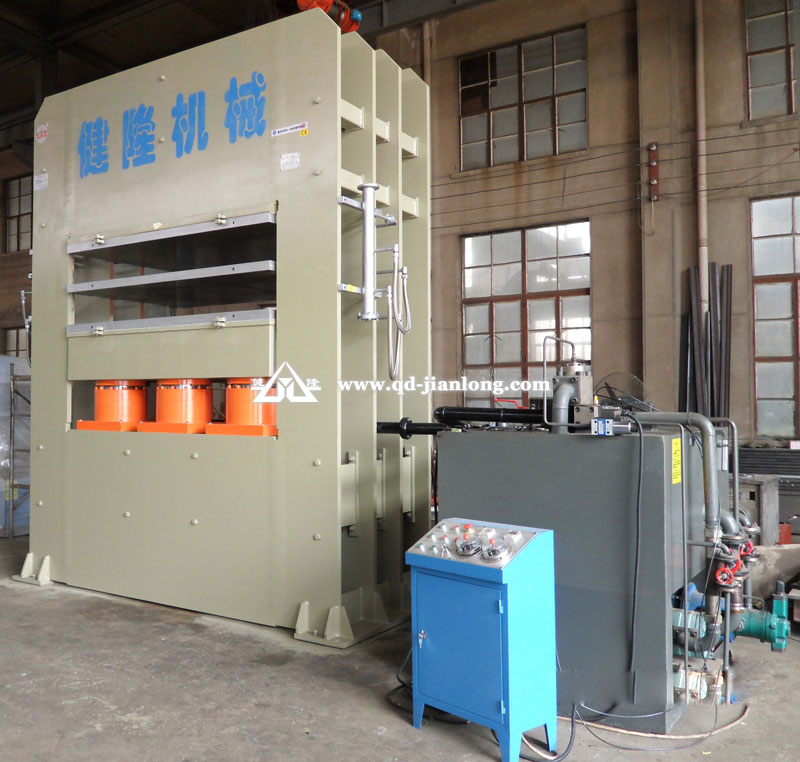

贴面热压机高清图

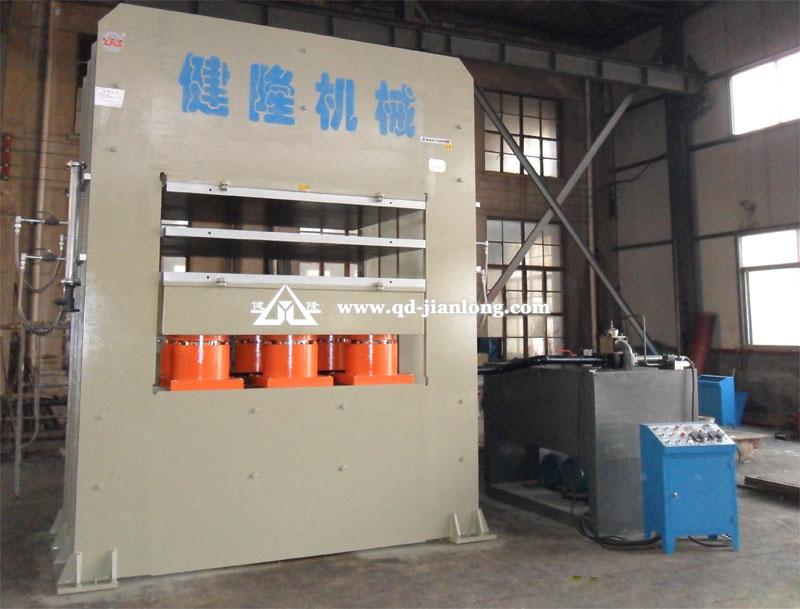

贴面热压机侧面图

快速贴面压机
